Lampe à incandescence | Rôle de l'ampoule | autres types de lampes.| exercices

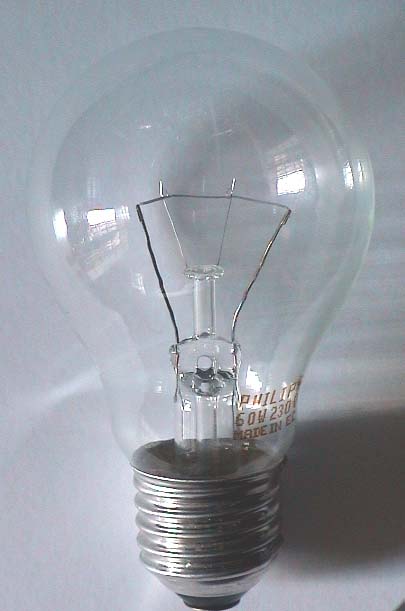

1. La lampe à incandescence.
Les bormes assurent les liaisons électriques avec le circuit d'alimentation. Le métal mou dont elles sont faites facilite le contact
Dans la lampe deux électrodes servent les relientr au filament le filament.
Comme le montre l'expérience suivante, l'ampoule protège le filament incandescent.
Le culot assure les liaisons mécaniques
La partie électrique de la lampe en fonctionnement bouclée sur les bornes du support constitue un circuit fermé.

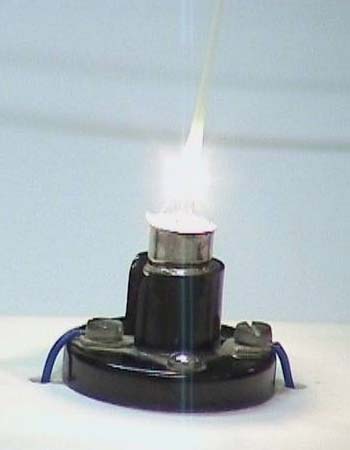

D'un cou de marteau sec, on brise l'ampoule de la lampe que l'on remonte sur son support.
A l'aide de l'interrupteur, on ferme le circuit : le filament brûle en produisant des fumées blanches.
L'ampoule est remplie d'un gaz qui empêche la combustion. Ce gaz est introduit sous faible pression pour éviter que l'augmentation de pression causée par la temprature élevée ne fasse éclater l'ampoule. (C'est pour cela que les ampoules que l'on casse implosent.)
3. Autres types de lampes
3.1. Lampes à incandesccence.
En agrandissant la vignette ci contre on peut remarquer que, si les formes différent, toutes les lampes sont formées des mêmes éléments.
On n'aura aucun mal à identifier, bornes, electrodes, filament, ampoule, culot ....
3.2. Lampes à halogène.
Les lampes à halogène sont des lampes à incandescence dans lesquelles le gaz inerte est remplacé par du dibrome.
Ce gaz se combine avec les vapeurs de tungstène pendant le fonctionnement de la lampe.
La transformation inverse se produit lorsque la lampe se refroidit.
Ces lampes ont une durée de vie bien supèrieure aux lampes à incandescence classiquqes.
Le filament est porté à plus haute température, donnant à puissance égale une lumière bien plus éclatante
De ce fait l'ampoule des lampes sont fabriquées à partir de tubes de quartz, scéllés, puis simplement pincés lorsque les éléments du circuit éléctrique sont introduits.
La douille qui les supporte doit être en céramique réfractaire (qui résiste à la chaleur)
3.3. Tubes fluorescents.
Les lampes fluorescentes fonctionnent sur un principe différent.
Ellees sont constitués de tubes contiennant un gaz sous faible pression. Des électrodes excitent les gaz en appliquant une tension très élevée.
Le gaz revient à son état normal au contact du revêtement des tubes en rayonnant de la lumière.
Imprimer la leçon :
