L'œil et la vision.

Sensations colorées. | Couleurs des objets éclairés | Persistance rétinienne. | Vision en relief | Illusions d'optique.

1.   La nuit tous les chats sont gris...

Introduction

(S.V.T.)

La nuit tous les chats sont gris .... Si l'éclairement est faible l'œil ne perçoit qu'une image en nuances de gris.

Cette image est formée à partir de cellules en bâtonnets qui constituent l'une des deux catégories de cellules photosensibles de la rétine.

Les bâtonnets répartis sur toute la rétine déterminent la forme des objets.

Si l'éclairement est suffisant pour activer les cellules en forme de cônes, alors l'œil perçoit une image en couleur;

Les cônes sont concentrés dans l'axe de l'œil, dans la tâche jaune (fauvéa centralis)

2. Sensations colorées.

Un interpose des filtres, rouge, vert, bleu, devant une fente éclairée en lumière blanche. Le spectre de dispersion obtenu à l'aide d'un réseau montre que ;

Les cônes sensibles au bleu sont excités par la bande de lumières colorées {450- 550} que laisse passer le filtre bleu

Les cônes sensibles au vert sont excités par la bande de lumières colorées  {510 - 600} que laisse passer le filtre vert

Les cônes sensibles au rouge sont excités par la bande de lumières colorées {580 - 700} que laisse passer le filtre rouge

Chacune des trois bandes impressionne une seule catégorie de cônes, et les trois bandes couvrent la totalité du spectre de la lumière blanche.

Comme ces bandes se chevauchent partiellement, on en déduit que les nuances de jaune correspondent à la combinaison de la partie commune de la bande rouge et de la bande verte.


Ce qu'il faut retenir.

Les sensations colorées résultent de l'excitation simultanée de plusieurs catégories de cônes.

Cette remarque est la base de la synthèse additive des couleurs étudiée par la suite

3. Couleur des objets éclairés

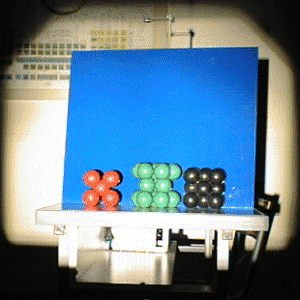

Éclairés en lumière blanche les objets paraissent respectivement rouge, vert, noir; l'écran est bleu

Éclairés en lumière rouge, l'objet rouge paraît rouge, les autres objets paraissent noirs ainsi que l'écran.

Éclairés en lumière verte, l'objet vert paraît vert, les autres objets paraissent noirs ou gris tandis que l'écran est vert bleuâtre que l'écran. (Sa couleur est un mélange de rouge et de vert

Éclairé en lumière bleue, seul l'écran paraît bleu et tous les objets paraissent noirs.



Ce qu'il faut retenir.

Les objets colorés ne diffusent que les lumières colorées voisines de leur propre couleur.



4. Peristance rétinienne

Click = chronofotographie à 5 fois par seconde

Cliquer pour en savoir plus

Lorsque la lampe s'allume 30 fois par seconde, le filament brille en permanence. La lampe fonctionne normalement de façon continue.

En cliquant sur la photo on peut observer une  série de photographies prises à intervalle de 0,1 s alors que le générateur allume la lampe 5 fois par seconde : on peut voir la lampe s'éteindre progressivement et se rallumer.

Il en est de même lorsque la lampe s'allume 30 fois par seconde. Si on la voit briller de façon continue c'est que l'œil conserve l'image sur la rétine, assez longtemps pour ne pas percevoir l'extinction de la lampe.

Ce phénomène appelé persistance rétinienne se manifeste dès que la cadence dépasse 16 images par seconde.

Il trouve d'importantes applications telles que



le cinéma(tographe) où pour éviter quelques phénomènes parasites les images sont projetées à 27 images par seconde



la télévision où les électrons dessinent sur le tube 25 images par seconde (50 dans les postes à châssis numérique 100 Hz)

5. Vision en relief


vue de l'œil gauche

vue stéréoscopique

vue de l'œil droit

Dans le dispositif expérimental les zones colorées permettent de repérer la gauche et la droite de l'objet observé dans l'axe

L'œil droit voit l'objet à gauche tandis que l'œil gauche voit l'objet à droite ... A partir de ces deux vues le cerveau construit une image en relief

Remarque

La sensation de relief n'est sensible que pour un objet rapproché (guère plus de 10 m)



Au-delà, les angles de vue sont très voisins et l'image paraît plate.



Application

Piloté par le J.P.L. du Californie Institute of Technology, la sonde Mars Global Surveyor a scruté la surface de mars sur laquelle se trouve ce gigantesque volcan, de 700 km diamètre dont le sommet culmine à 24 km....



Entre deux passages successifs, à cause de la lenteur du déplacement, deux photos consécutives peuvent être considérées comme les vues successives de l'œil gauche et de l'œil droit. Le réticule permet de constater le même genre de décalage que celui de l'expérience précédente ...

Première vue, colorisée en rouge
image donnée par l'œil gauche.

Deuxième vue, colorisée en cyan
image donnée par l'œil droit.

Image stéréoscopique en relief.

JPL - Nasa

En appliquant un filtre rouge devant l'œil gauche, l'image parait identique à l'image de gauche.




En appliquant un filtre bleu devant l'œil droit, l'image parait identique à l'image de droite.

En utilisant simultanément les deux filtres on peut observer le cratère en relief !

C'est suivant ce principe que sont calculées les cartes en relief établies à partir des clichés des satellites Spot que vous voir à la cité de l'espace.

6 . Illusions d'optique

Au CDI vous trouverez un livre sur les illusions d'optique. Elles montrent que l'œil ayant appris à voir, il  se trouve parfois pris en défaut par des particularités géométriques, ou des contrastes inhabituels de couleurs.

Les raies blanches sont-elles uniformes ?

Ces droites hachurées sont-elles parallèles ?

Les rectangles sont-ils égaux ?

Les droites sont-elles parallèles ?

Quel est le chemin le plus court ?

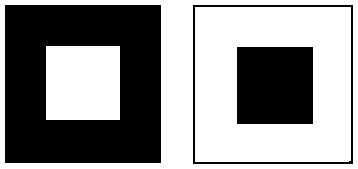

Ces carrés sont-il égaux ?

Il existe aussi des illusions colorées ...
Je ne saurais trop vous conseiller de suivre ce lien :  http://pro.wanadoo.fr/5sens/oeil/  pour visiter un site où les illusions d'optique sont  mises en évidence par des animations. (Les yeux sont les boutons de navigation)

Vous pouvez aussi télécharger le petit logiciel Vision écrit par Michel Bonin sur le site de l'académie du CEntre de REssources en Sciences Physiques de l'académie de Dijon
