Fonctions du balayage | Tensions Variables | Tensions alternatives | Fréquence de la tension secteur
1. FONCTION DU BALAYAGE.
| On agit sur le bouton rouge en le tournant cran après cran |
|
|
|
A 0,5 s/div. le spot se déplace lentement de gauche à droite de l'écran qu'il traverse en 5 s environ |
|
|
A 0,2 s/div. le spot se déplace toujours de gauche à droite mais traverse l'écran en 2 s |
|
|
A 0,1 s/div. 1 s suffit ... etc. |
Le bouton rouge permet de régler le temps que met le spot pour décrire horizontalement une division.
Exprimé en ms/div. ou µs/div. il est appelé vitesse de balayage car il détermine le temps que met le spot pour traverser l'écran.
Le calibre ainsi affiché étalonne l'axe horizontal en fonction du temps
L'oscilloscope est un voltmètre qui permet de voir que la tension garde la même valeur au cours du temps.
Remarque
La figure observée justifie la notation adoptée pour les
grandeurs continues : VDC est représenté par
,
et ADC par
2. TENSIONS VARIABLES.
| Le balayage de l'oscilloscope est réglé en XY, tandis que le voltmètre est réglé sur 5 V/div. |
|
| On remplace la pile par le générateur utilisé en alternatif : le spot devient une barre centrée sur l'axe horizontal |
|
| On augmente la vitesse de balayage, la barre se déplace lentement de gauche à droite |
|
| Pour une valeur suffisante du balayage on peut observer les variations de la tension en fonction du temps |
| Les réglages de position horizontale et de niveau de déclenchement permettent de faire en sorte que la courbe débute au niveau O V, à gauche du réticule |
| On constate alors que la tension est successivement positive puis négative, qu'une partie positive est suivie d'une partie négative et inversement |
Cette tension variable est une tension alternative car elle est altervativement positive puis négative. |
3. TENSIONS ALTERNATIVES.
3.1 Tensions Périodiques
| Le motif rouge, le motif vert, se superposent exactement sur le suivant |
| Le signal est périodique car il se répète identique à lui même au cours du temps. |
| On peut choisir deux grandeurs particulières pour caractériser le signal : sa durée dans le temps, et la hauteur de l'excursion verticale en tension |
3.2. Période.
| On appellera période du signal : l'intervalle de temps que dure un des motifs du signal. |
|||||
| La période, notée T, s'exprime en secondes |
|||||
| Comme le calibre de balayage Ct = 2 µs/div. est affiché pour une division, une simple multiplication suffit au calcul : |
|||||
| Pour une valeur suffisante du balayage on peut observer les variations de la tension en fonction du temps |
|||||
|
3.3. Fréquence.
En électronique on préfére utiliser la fréquence, notée f, qui est l'inverse de la période, et qui se mesure en Hertz :
| Calcul de la fréquence.
|
|||||||||||||||||||||
| |
|||||||||||||||||||||
|
|||||||||||||||||||||
| F = T-1 = 17,4 kHz |
|||||||||||||||||||||
| |
Remarque
La fréquence exprime aussi le nombre de périodes par seconde
3.3. Tension de crête.
| On appellera tension de crête l'excursion en tension dans le sens positif ou négatif. |
|||||
| L'amplitude de cette tension , notée Um est toujours positive, mesurée en volts |
|||||
| Le calibre de la déviation verticale est CU = 0,5 V/div. la tension de crête vaut |
|||||
|

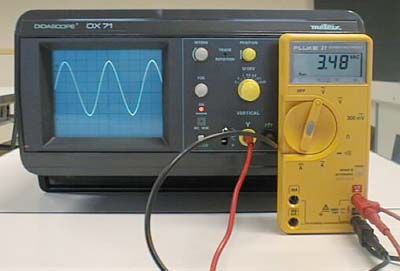

3.4. Tension efficace.
|
|||||||||||||||||||||||||||
 |
|
||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
4. FREQUENCE DE LA TENSION DELIVREE PAR LE SECTEUR.
L'oscillogramme précédent est obtenu en alimentant le circuit par un transformateur dont la fonction est d'abaisser la tension appliquée
|
|
La période de cette tension est donc |
Ce qui correspond à une fréquence |
|||||||||||||||||||||
 |
T = Ct × nt = 10× 2.10-3 = 20 ms soit en u.s.i. : T = 0,02 s |
|
© Villafruela Daniel |
|
